| Produkt | Dotykový vypínač LIVOLO VL-C701SS-18 |
|---|---|
| Kódové označenie | VL-C701SS-18 |
| Rozmery | 80 x 80 x 40 mm |
| Napätie | 230V AC / 50Hz |
| Pohotovostná spotreba | max. 0.1 mA |
| Pracovná teplota | -30°C / +70°C |
| Vlhkosť prostredia | max. 95% Rh |
| Životnosť | 100 000 cyklov MTBF |
| Farba | Zelená |
| Výrobca | LIVOLO ELECTRIC (CN) |
| Funkcia | č.7 |
- sklenený panel
- modul vypínača
- inštalačný rámik
- montážne skrutky
- LIVOLO VL-C701SS-18 nie je možné ovládať diaľkovým ovládaním
- Model ovláda 1 svetelný okruh z 3 miest
- Týmto vypínačom nie je možné stmievať žiarovku
- Vypínač je dodávaný vrátane modulu, inštalačného rámu a ochranného sklíčka
- Dotykové schodiskové vypínače LIVOLO nie je možné kombinovať s mechanickými vypínačmi
- Možnosť vyzdvihnutia aj na výdajnom mieste
LIVOLO VL-C701SS-18 Dotykový vypínač č.7 – Zelený
LIVOLO VL-C701SS-18 je dotykový vypínač označovaný ako radenie č.7 prípadne ako krížový vypínač č.7. Tento vypínač je určený pre ovládanie jedného svetelného okruhu z max troch miest. Používa sa ako tretí vypínač ku dvom vypínačom s radením č.6. Štandardne sa tieto vypínače používajú pre väčšie prechodné miestnosti najmä v halách, chodbách a na schodisku.
Vypínače č.6 sa zapájajú do páru spôsobom 6+6, prípadne sa kombinujú v zapojení 6+7+6 pre ovládanie jedného svetelného okruhu z viac ako dvoch miest. V systéme dotykových vypínačov je zapojenie realizované iným spôsobom ako pri mechanických vypínačoch. Naďalej však platí, že je možné využiť pôvodnú elektroinštaláciu.
Zapojenie dotykových schodiskových, resp. krížových vypínačov je mierne odlišné od zapojenia mechanických schodiskových vypínačov, ale aj v tomto prípade postačí pôvodná kabeláž. Je iba potrebné, aby každý vypínač mal privedenú fázu a bol prepojený komunikačným káblom. Privedené osvetlenie má vždy iba jeden vypínač, tzv. Master.
Pozor! vypínače Slave budú fungovať až po ich naprogramovaní. Bez programovania svetlo rozsvieti iba hlavný prepínač typu Master.
Programovanie:
Krok 1: Dotknite sa snímača hlavného vypínača Master a držte prst, až kým nebudete počuť pípnutie (asi 4 – 5 sekúnd). Potom odstráňte prst z oblasti snímača.
Krok 2: Dotknite sa na pol sekundy senzora sekundárneho Slave vypínača, ktorý chcete priradiť.
Resetovanie programovania:
Dotknite sa snímača hlavného vypínača Master a držte prst, pokiaľ nezaznie druhé pípnutie (asi po 10 sekundách). Programovanie sa resetuje.
Každý náš dotykový vypínač má LED indikátory. Zapnutý stav – červená farba, vypnutý stav – modrá farba
Dôležitá poznámka: Pri montáži a následnom odskúšaní funkčnosti dotykového vypínača bez nasadeného vrchného sklíčka bude dotykový vypínač nakalibrovaný na menšiu vzdialenosť medzi prstom a dotykovým snímačom. Po nasadení vrchného sklíčka bude táto vzdialenosť väčšia o hrúbku sklíčka, preto nebude vypínač správne fungovať. V tomto prípade je potrebné po nasadení vrchného sklíčka vypnúť aspoň na 30 sekúnd prúd a následne ho zapnúť. Tým sa dotykový vypínač zresetuje a nakalibruje sa už na správnu vzdialenosť medzi palcom a dotykovým snímačom.
Viac informácií nájdete na tejto stránke, kde sú zodpovedané najčastejšie otázky na dotykové vypínače.

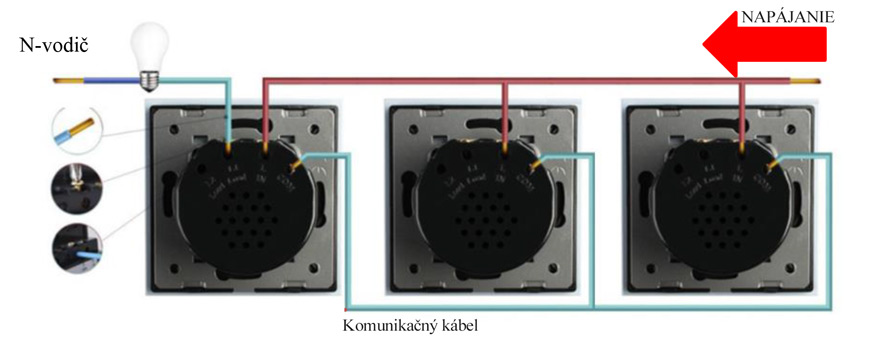

Ako bolo spomenuté vyššie, pre správnu funkčnosť krížových dotykových vypínačov s radením č.7 je potrebné vykonať ich synchronizáciu, tzn. priradenie vypínačov k sebe. Pred synchronizáciou sa uistite, že komunikačné COM káble sú prepojené podľa schémy zapojenia.
MASTER – je vypínač na ktorom sú pripojené svietidlá. Na jednej COM zbernici môže byť iba jeden MASTER
SLAVE – je vypínač, ktorý ovláda MASTER tzn. do vypínača MASTER len odosiela signály typu zapni/vypni
Priebeh synchronizácie:
1. Na vypínači MASTER podržíme tlačidlo 5-10s, ktoré chceme priradiť až vypínač 1x pípne a pustíme tlačidlo
2. Na vypínači SLAVE, ktorý chceme priradiť stlačíme vybrané tlačidlo
3. Vypínač MASTER pípnutím potvrdí synchronizáciu a ovládanie svetla je už možné z oboch, resp. viacerých miest.
- Odmontovať Váš pôvodný mechanický vypínač a nahradiť ho novým LIVOLO vypínačom
- Zapojenie elektrických káblov je totožné s pôvodným mechanických vypínačom
- Na elektroinštalácií nie je nutné nič meniť
- Výmena nezaberie viac ako 10 minút
- Vhodné do klasických inštalačných krabičiek
- Dotykový vypínač je potrebné prvý krát zapnúť až po nasadení ochranného sklíčka kvôli správnemu nakalibrovaniu
Dotykový vypínač je možné jednoducho a rýchlo použiť ako náhradu za existujúce vypínače. Sú plne kompatibilné elektricky a aj rozmerovo. Zapojenie je rýchle a jednoduché. Jemné modré podsvietenie dotykovej plochy slúži ako orientačné svetlo, aby ste aj v noci ľahko našli vypínač.
