Revolo Touch dotykový schodiskový vypínač Sense č.6 – Zlatý

27,82 s DPH

Dotykový schodiskový vypínač č.6 je určený pre ovládanie jedného svetelného okruhu z dvoch alebo viacerých miest, do max. výkonu 800W. Dotykové vypínače komunikujú medzi sebou pomocou vlastného protokolu cez vodič COM. To znamená, že neexistuje rozdiel medzi schodiskovými vypínačmi č.6 a krížovými vypínačmi č.7. Vypínače sa zapájajú jednoducho napr. 6+6+6. Schodiskové vypínače môžete ľubovoľne kombinovať, napr. 6 + 5B + 6. Zapojenie ako aj veľkosť inštalačnej krabice sú zhodné so štandardnými vypínačmi. Prečítajte si viac, o novej produktovej rade Sense.

Individuálna cenová ponuka
Staviate, renovujete alebo rekonštruujete? Pre väčšie objednávky Vám radi vypracujeme cenovú ponuku. Viac o službe

  SMS notifikácie o stave objednávky
  Doprava zadarmo od 100€
   3 ročná záruka

Máte otázku? Spýtajte sa

  CHAT

Expresné odoslanie
V deň vytvorenia objednávky Viac info

Výrobok pozostáva z týchto samostatných produktov

Na sklade

Katalógové číslo: ST-S102-005 Kategórie: , , ,
Popis

Technické parametre

Produkt Dotykový schodiskový vypínač
Kódové označenie ST-S102-005
Funkcia vypínača č.6
Mechanizmus SCR
Farba Zlatá
WiFi Nie
Nulový vodič Nezapája sa
Rozmery 86 x 86 x 35 mm
Maximálny prúd 5A
Min. zátaž pre správnu funkciu 8W
Maximálna záťaž 800W / okruh
Napätie AC 110 – 250V /50Hz – 60Hz
Pohotovostná spotreba <0,02W
Pracovná teplota -20°C / +70 C
Vlhkosť prostredia max. 93% Rh
Hrúbka skla 4mm

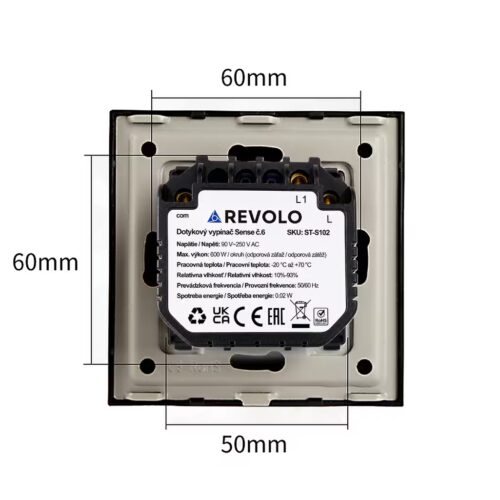

Rozteč skrutiek 60mm
Certifikáty CE, ROHS
Značka Revolo Touch

Schodiskový vypínač č.6

Dotykový vypínač označovaný ako radenie č.6 prípadne ako schodiskový vypínač č.6 ovláda jeden svetelný okruh z viacerých miest. Dotykové vypínače sa nerozlišujú na schodiskové a krížové.  Ak chcete ovládať svetlo napríklad z troch miest, tak budete potrebovať 3x schodiskové vypínače č.6

Rozdelenie a vysvetlenie všetkých najčastejšie používaných vypínačov nájdete v našom článku.

Video

Výhody

Krásny luxusný dizajn
Ovládanie osvetlenia z viacerých miest
Rýchle ovládanie
Bezpečnostné sklo
Farebná stálosť skleneného panelu
Protipožiarna ochrana
Ochrana proti preťaženiu
Jednoduchá montáž do klasických inštalačných krabičiek
Kompatibilné s pôvodnou kabelážou
Nie je potrebné zapojenie nulového vodiča
Pohodlné ovládanie
Doručenie kuriérom alebo do výdajného miesta

Populárne

Revolo Touch podlahové osvetlenie – Biele

17,87 s DPH
Pridať do košíka

Revolo Touch WiFi dotykový schodiskový vypínač č.5B – Strieborný

35,85 s DPH
Pridať do košíka

Revolo Touch trojitý sklenený panel C2/C2/C1-001 – Biely

11,88 s DPH
Pridať do košíka

Novinky

Revolo Touch mramorový panel C3-712 Sivý

9,25 s DPH
Pridať do košíka

Revolo Touch WiFi dotykový vypínač č.5 – Zlatý zaoblený

33,69 s DPH
Pridať do košíka

Revolo Touch WiFi dotykový vypínač č.5 trojokruhový (L+N) – Zlatý zaoblený

32,45 s DPH
Pridať do košíka

Nedávno zobrazené

Ľudia kupujú spolu s týmto tovarom

Revolo Touch sklenený panel C2-003R – Čierny

6,30 s DPH
Pridať do košíka

Revolo Touch päťnásobný sklenený panel C1/C1/C1/C1/C1-012 – Strieborný

21,57 s DPH
Pridať do košíka

Revolo Touch WiFi dotykový schodiskový vypínač č.5B – Modul

31,39 s DPH
Pridať do košíka

Obsah balenia

  • sklenený panel
  • modul vypínača
  • inštalačný rámik
  • montážne skrutky
  • návod

Možnosti dopravy

Partneri

Aigostar
Aqara - logo
Fibaro - logo
Kanlux
KOBI
Livolo - logo
Mi light
OSRAM
rabalux
Webasto
Nabíjacia stanica Wallbox
Nabíjacia stanica ejoin - Slovenský výrobca nabíjacích staníc

Revolo Touch

Popis produktu

Revolo Touch dotykový schodiskový vypínač Sense č.6

Náš najnovší dotykový schodiskový vypínač rady Sense predstavuje inovatívne riešenie pre ovládanie osvetlenia vo Vašej domácnosti. Vďaka pokročilej technológii SCR ponúka tento vypínač bezrelátkový systém, ktorý je tichý, rýchly a spoľahlivý.

Hlavné vlastnosti:

  • Inovatívna technológia: Moderná technológia SCR zaisťuje bezrelátkový chod, čím eliminuje akékoľvek mechanické opotrebenie a zaručuje dlhú životnosť produktu.
  • Tichá prevádzka: Zabudnite na hlučné kliknutia klasických relé. Tento vypínač pracuje ticho a nenápadne, čo prispieva k vášmu pohodliu a komfortu.
  • Rýchla odozva: Okamžitá reakcia na dotyk zabezpečuje rýchle a efektívne ovládanie osvetlenia.
  • Viacmiestne ovládanie: Tento schodiskový ovládač umožňuje ovládanie jedného osvetlenia z viacerých miest, čo je ideálne pre schodiská, chodby alebo veľké miestnosti. Schodiskové vypínače môžete ľubovoľne kombinovať, napr. 6 + 5B + 6.
  • Jednoduchá inštalácia: Vhodné do klasickej inštalačnej krabičky s hĺbkou 45mm.
  • Orientačné osvetlenie: Pri zapnutom stave sýtomodré, pri vypnutom sa intenzita modrej aj jas zníži, aby v tme príliš nerušilo.
  • Vhodné pre pôvodnú kabeláž: Bez nutnosti zapájať nulák.

Potrebujete poradiť so zapojením? Všetky návody a schémy zapojenia nájdete na tejto stránke

Dotykové vypínače je možné kombinovať so zásuvkami, termostatmi, alebo ostatnými produktmi Revolo. Možnosti sú takmer neobmedzené.
Princíp kombinovania produktov sme podrobne rozpísali v tomto článku

Použitie vo viacrámiku

Ak potrebujete nainštalovať dotykové vypínače, alebo zásuvky do dvojrámika alebo viacrámika (max. 5-rámik), musíte si objednať moduly a viacrámik, ktorý k ním pasuje. Sklenený rám musí byť kompatibilný s vybranými modulmi dotykových vypínačov alebo inými modulmi, ako sú zásuvky, termostaty atď. Všetky rámiky značky Revolo Touch sú kompatibilné s modulmi a polmodulmi produktov Revolo Touch. Je dôležité, aby dotykové plôšky (krúžky na sklenenom panely) pasovali na vybrané moduly dotykových modulov. Napr. pri použití modulu dotykového vypínača č.5 musí mať sklenený panel 2 krúžky. Sklenené rámiky sú univerzálne: je ich možné použiť horizontálne, zvislo alebo zrkadlovo otočené.

1. Sklenený dvojitý rámik 2. Modul dotykového vypínača 3. Modul pohybového senzora 4. Kompletný vypínač

Revolo Touch dotykový schodiskový vypínač Sense č.6 – Modul

23,36 s DPH
Pridať do košíka

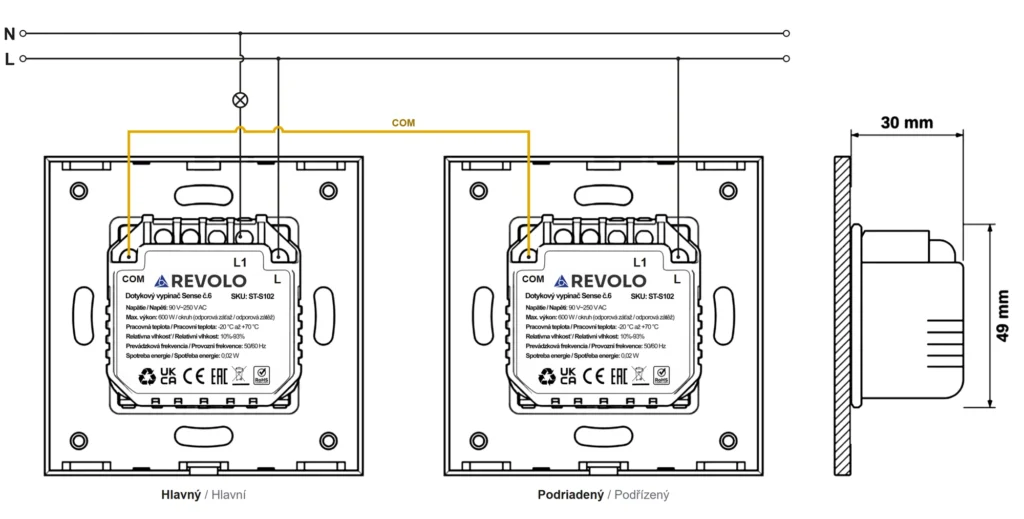

Schéma zapojenia

Schéma zapojenia schodiskových dotykovych vypinacov Revolo Touch c.6

Spárovanie schodiskových vypínačov: pri schodiskovom zapojení je potrené určiť jeden vypínač ako hlavný – ten bude mať okrem pripojenej fázy a komunikačného kábla aj privedený svetelný okruh. Po nasadení sklíčka a zapnutí prúdu nebude možné ovládať druhý (podriadený) vypínač. Pre umožnenie ovládania z oboch (alebo viacerých miest) je potrebné ich spárovanie.

Postup spárovania schodiskových vypínačov: po zapnutí prúdu počkajte aspoň 60 sekúnd a následne sa dotknite hlavného vypínača po dobu 5 sekúnd až začne LED dióda rýchlo blikať. Následne prejdite k druhému (podriadenému) vypínaču a krátko sa ho dotknite. Takto prebehne spárovanie a osvetlenie už budete môcť ovládať z viacerých miest.

Zrušenie spárovania vypínačov: Ak potrebujete spárovanie zrušiť, podržte dotyk na hlavnom vypínači po dobu 5 sekúnd, kým začne blikať LED kontrolka. Potom dotyk uvoľnite a znovu stlačte rovnaký vypínač na 5 sekúnd, kým sa LED kontrolka trvalo nerozsvieti. Spárovanie je teraz zrušené.

Kombinácia schodiskových vypínačov 5B + 6 + 5B

Schéma zapojenia schodiskových dotykovych vypinacov Revolo Touch c.5B+6+5B

Dotykové schodiskové vypínače môžete kombinovať napríklad ako 5B + 6 + 5B, alebo v iných kombináciách. Je však dôležité dodržať jednu podmienku: musíte prepojiť svorky rovnakej hodnoty, teda L1 s L1, L2 s L2, alebo L3 s L3. Ak chcete spojiť dva dvojpáčkové schodiskové vypínače 5B s jednopáčkovým schodiskovým vypínačom č.6 tak, aby všetky tri ovládali jedno spoločné svetlo a vypínače 5B navyše aj samostatné svetlá, pripojte spoločné svetlo na svorku L1 na všetkých troch vypínačoch (5B + 6 + 5B) a samostatné svetlá na svorky L2 na vypínačoch 5B.

Tento spôsob sa často používa napríklad v spálni, kde vypínač č.6 ovláda centrálne svetlo a vypínače 5B pri nočných stolíkoch okrem centrálneho osvetlenia ovládajú aj nočné lampy.

Pozn.: Spoločný svetelný okruh L1 môže byť zapojený aj vo vypínači č.6. Je ale potrebné, aby boli svorky L1 v oboch vypínačoch č.5B prázdne.

Rozmery a komponenty

Rozmery dotykoveho vypinaca ST-101
Komponenty dotykového vypínača Revolo Touch

1. Sklenený rám
2. LED kontrolka
3. Dotyková plocha
4. Západka
5. Otvor pre skrutky

6. Senzor dotyku
7. Riadiaca jednotka
8. Inštalačný rám
9. Ohňovzdorná krytka
10. Zapojenie káblov

Návod na inštaláciu

Montážne rozmery dotykového vypínača Revolo Touch
Inštalácia vhodná aj do okrúhlych krabičiek s hĺbkou aspoň 40 mm

Po otestovaní funkcie dotykového spínača si zapamätajte:

  1. Vypnite hlavné napájanie
  2. Opatrne zatlačte sklenený panel na každej strane. Uistite sa, že sklenený panel zapadol do všetkých štyroch svoriek na inštalačnom rámiku
  3. Zapnite prúd a pred použitím počkajte aspoň 2 minúty
Ďalšie informácie
Typ rámika

Hranatý

Rozmery

86 x 86 x 35 mm

Prúd

Pohotovostná spotreba

max. 0.1 mA

Pracovná teplota

Vlhkosť prostredia

max. 95% Rh

Životnosť

Farba skleneného panela

Zlatá

Farebné podsvietenie

Modrá farba

Vyrobené

CN

Funkcia

Ovládanie

Dotykom

Maximálna záťaž

800W
