SPÁROVANIE SCHODISKOVÝCH VYPÍNAČOV

Návod na zapojenie a spárovanie schodiskových dotykových vypínačov Sense – kombinácia č.6 + 5B + 5B

💡 Zadanie:

Máte tri schodiskové vypínače:

  • 1x vypínač č.6 – má ovládať spoločné svetlo (napr. centrálne stropné svetlo),

  • 2x vypínač č.5B – každý má ovládať svoje vlastné svetlo + zároveň majú ovládať spoločné svetlo spolu s č.6.

⚠️ Upozornenie:

Vypínače Sense sa po zapnutí prúdu automaticky spárujú. To je výhodné, keď používate rovnaké typy (napr. č.6 + č.6 alebo č.5B + č.5B). V prípade kombinácie rôznych typov (napr. č.6 + č.5B) môže dôjsť k chybnému párovaniu, kedy sa všetky svetlá ovládajú naraz.

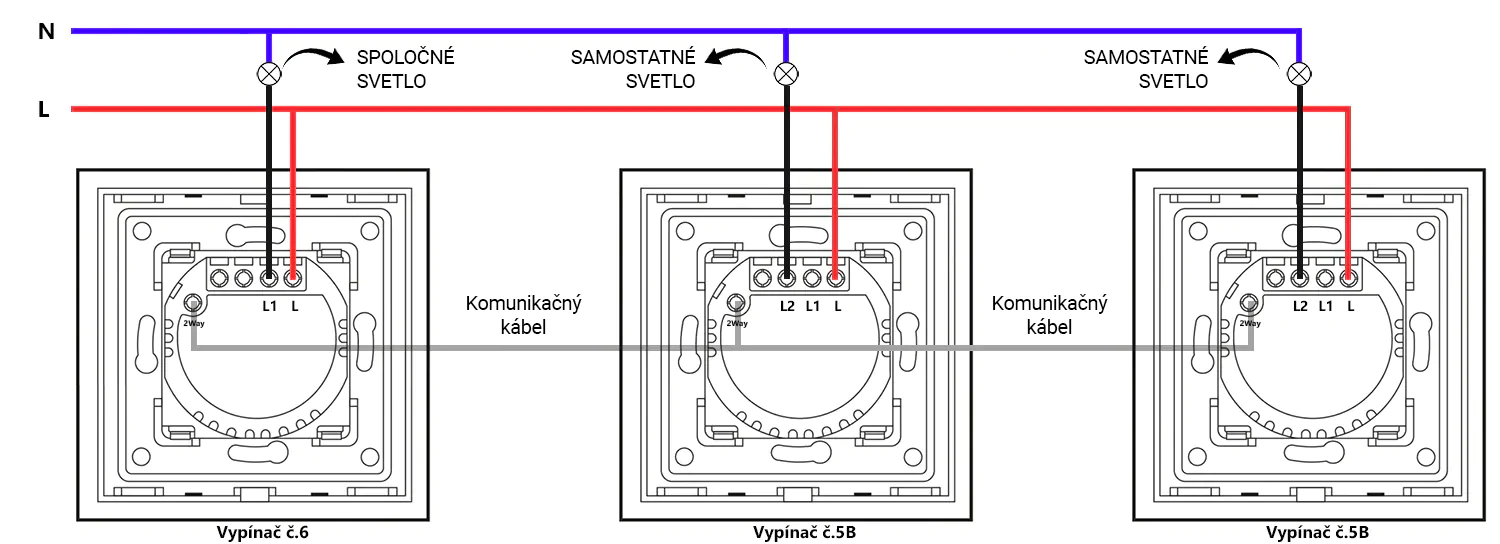

✅ 1. Zapojenie svetelných okruhov

  • Vypínač č.6:
    → Zapojte spoločné svetlo (napr. centrálne svetlo) do svorky L1

  • Prvý vypínač č.5B:
    → Zapojte samostatné svetlo č.2 do svorky L2
    → Svorku L1 nechajte voľnú

  • Druhý vypínač č.5B:
    → Rovnako ako prvý: zapojte svetlo č.3 do svorky L2
    → Svorku L1 nechajte prázdnu

🔧 Poznámka:
Je v podstate jedno, v ktorom vypínači bude zapojený spoločný svetelný okruh – môže byť vo vypínači č.6 alebo v niektorom z vypínačov č.5B. Dôležité je, aby svorka L1 ostala voľná vo všetkých ostatných vypínačoch a aby sa následné zrušenie automatického párovania a nové párovanie vykonávalo z toho vypínača, kde je zapojené spoločné svetlo (L1) – tento vypínač bude fungovať ako hlavný vypínač.

✅ 2. Zapnutie a test

  • Nasaďte sklenené panely na vypínače

  • Zapnite prúd a vyskúšajte, či sa schodiskové ovládanie správa správne

  • Niekedy sa môže automatické párovanie nastaviť správne samo, najmä ak je vo vypínačoch č.5B voľná svorka L1

🔄 3. Zrušenie automatického párovania (ak je potrebné)

Ak sa po zapnutí prúdu svetlá nesprávajú správne (napr. ovláda sa všetko naraz), urobte nasledovné:

  • Na vypínači č.6:

    1. Dotknite sa a držte prst na tlačidle po dobu 5 sekúnd, kým nezačne LED dióda blikať

    2. Uvoľnite dotyk

    3. Znova sa dotknite tlačidla na 5 sekúnd, kým LED dióda nezačne svietiť trvalo

    4. Teraz je automatické párovanie zrušené

🔗 4. Manuálne spárovanie vypínačov

Aby vypínač č.6 a oba vypínače č.5B spoločne ovládali spoločné svetlo, postupujte takto:

  • Na vypínači č.6:

    1. Dotknite sa a držte prst 5 sekúnd, kým nezačne LED dióda blikať (č.6 je „hlavný“ vypínač)

  • Potom sa do 5 sekúnd dotknite ľavého tlačidla (príslušného k svorke L1) na vypínači č.5B

➡️ Rovnaký postup zopakujte aj s druhým vypínačom č.5B
(Najskôr podržte 5 sekúnd tlačidlo na č.6 → potom sa dotknite ľavého tlačidla na druhom č.5B)

🎉 Hotovo!

  • Vypínač č.6 a obe č.5B teraz ovládajú spoločné svetlo.

  • Samostatné svetlá (zapojené do L2 na 5B) fungujú nezávisle.
