Revolo Touch dotykový schodiskový vypínač Sense č.6 – Biely
28,40€ s DPH
Dotykový schodiskový vypínač č.6 je určený pre ovládanie jedného svetelného okruhu z dvoch alebo viacerých miest, do max. výkonu 800W. Dotykové vypínače komunikujú medzi sebou pomocou vlastného protokolu cez vodič COM. To znamená, že neexistuje rozdiel medzi schodiskovými vypínačmi č.6 a krížovými vypínačmi č.7. Vypínače sa zapájajú jednoducho napr. 6+6+6. Schodiskové vypínače môžete ľubovoľne kombinovať, napr. 6 + 5B + 6. Zapojenie ako aj veľkosť inštalačnej krabice sú zhodné so štandardnými vypínačmi. Prečítajte si viac, o novej produktovej rade Sense.
Individuálna cenová ponuka
Staviate, renovujete alebo rekonštruujete? Pre väčšie objednávky Vám radi vypracujeme cenovú ponuku.
Viac o službe
Máte otázku? Spýtajte sa
Expresné odoslanie
V deň vytvorenia objednávky
Viac info
Na sklade
Technické parametre
Produkt | Dotykový schodiskový vypínač |
---|---|
Kódové označenie | ST-S102-001 |
Funkcia vypínača | č.6 |
Mechanizmus | SCR |
Farba | Biela |
WiFi | Nie |
Nulový vodič | Nezapája sa |
Rozmery | 86 x 86 x 35 mm |
Maximálny prúd | 5A |
Min. zátaž pre správnu funkciu | 8W |
Maximálna záťaž | 800W / okruh |
Napätie | AC 110 – 250V /50Hz – 60Hz |
Pohotovostná spotreba | <0,02W |
Pracovná teplota | -20°C / +70 C |
Vlhkosť prostredia | max. 93% Rh |
Hrúbka skla | 4mm |
Rozteč skrutiek | 60mm |
Certifikáty | CE, ROHS |
Značka | Revolo Touch |
Schodiskový vypínač č.6

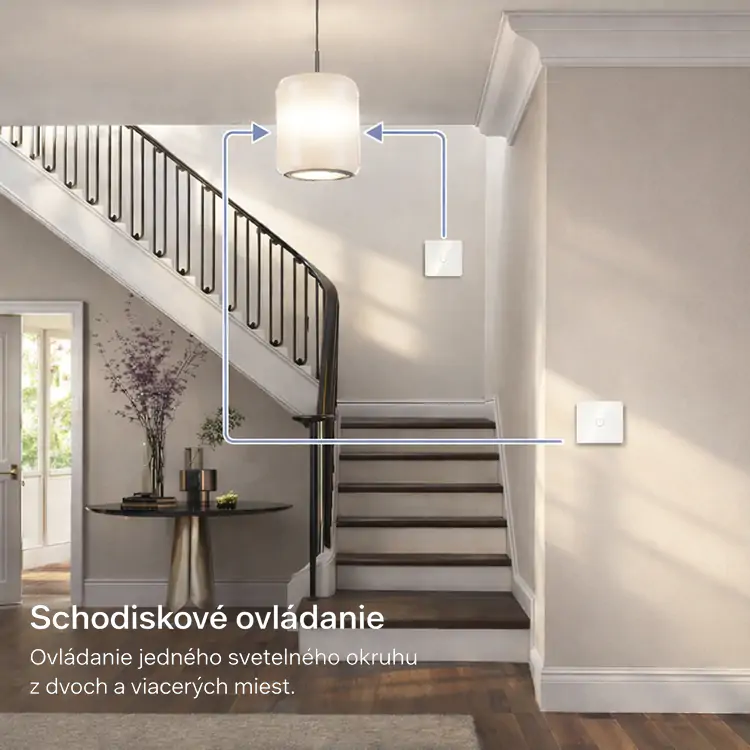

Dotykový vypínač označovaný ako radenie č.6 prípadne ako schodiskový vypínač č.6 ovláda jeden svetelný okruh z viacerých miest. Dotykové vypínače sa nerozlišujú na schodiskové a krížové. Ak chcete ovládať svetlo napríklad z troch miest, tak budete potrebovať 3x schodiskové vypínače č.6
Rozdelenie a vysvetlenie všetkých najčastejšie používaných vypínačov nájdete v našom článku.
Video
Výhody
Krásny luxusný dizajn
Ovládanie osvetlenia z viacerých miest
Rýchle ovládanie
Bezpečnostné sklo
Farebná stálosť skleneného panelu
Protipožiarna ochrana
Ochrana proti preťaženiu
Jednoduchá montáž do klasických inštalačných krabičiek
Kompatibilné s pôvodnou kabelážou
Nie je potrebné zapojenie nulového vodiča
Pohodlné ovládanie
Doručenie kuriérom alebo do výdajného miesta
Populárne
Nedávno zobrazené
Novinky
Ľudia kupujú spolu s týmto tovarom
Obsah balenia
- sklenený panel
- modul vypínača
- inštalačný rámik
- montážne skrutky
- návod
Možnosti dopravy
Potrebujete poradiť?
Všetky návody a schémy zapojenia nájdete na tejto stránke
Revolo produkty môžete ľubovoľne kombinovať do viacrámikov. Možnosti sú takmer neobmedzené.
Princíp kombinovania produktov sme podrobne rozpísali v tomto článku
Revolo Touch

REVOLO TOUCH - všetko čo potrebujete vedieť
Na základe dlhoročných skúsenosti a požiadaviek od našich zákazníkov sme sa rozhodli priniesť na trh našu novú prémiovú značku REVOLO TOUCH. Všetky potrebné informácie nájdete v článku.

REVOLO TOUCH
všetko čo potrebujete vedieť
Na základe dlhoročných skúsenosti a požiadaviek od našich zákazníkov sme sa rozhodli priniesť na trh našu novú prémiovú značku REVOLO TOUCH. Všetky potrebné informácie nájdete v článku.
Popis produktu

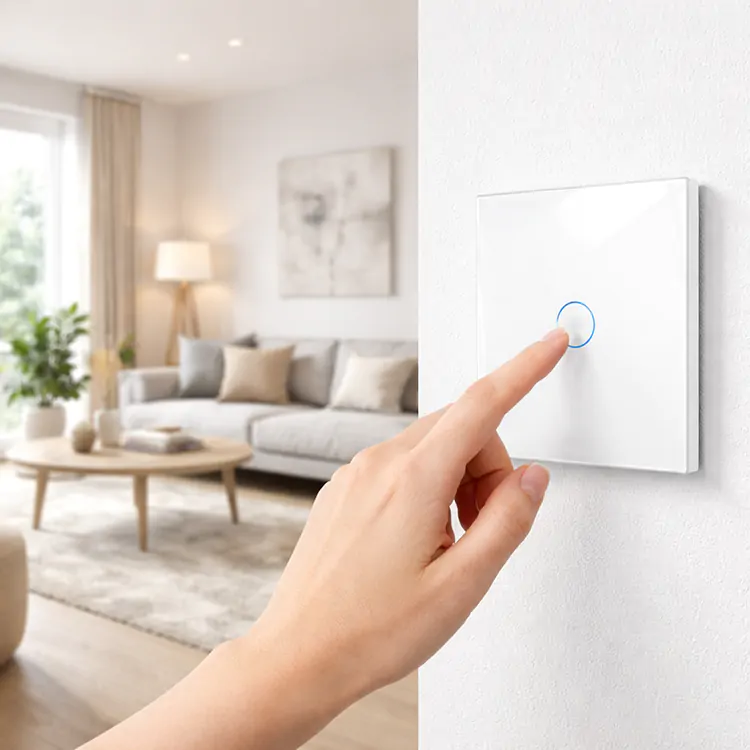

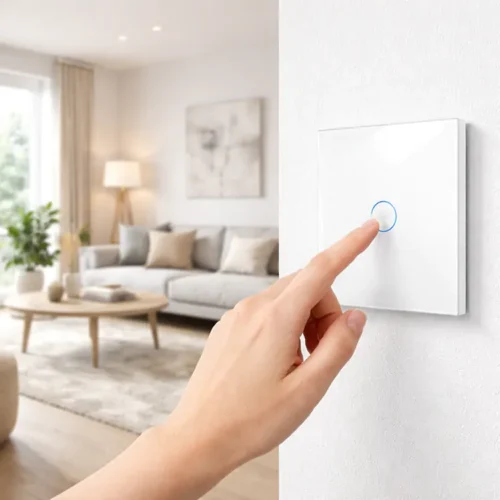

Revolo Touch dotykový schodiskový vypínač Sense č.6
Náš najnovší dotykový schodiskový vypínač rady Sense predstavuje inovatívne riešenie pre ovládanie osvetlenia vo Vašej domácnosti. Vďaka pokročilej technológii SCR ponúka tento vypínač bezrelátkový systém, ktorý je tichý, rýchly a spoľahlivý.
Hlavné vlastnosti:
- Inovatívna technológia: Moderná technológia SCR zaisťuje bezrelátkový chod, čím eliminuje akékoľvek mechanické opotrebenie a zaručuje dlhú životnosť produktu.
- Tichá prevádzka: Zabudnite na hlučné kliknutia klasických relé. Tento vypínač pracuje ticho a nenápadne, čo prispieva k vášmu pohodliu a komfortu.
- Rýchla odozva: Okamžitá reakcia na dotyk zabezpečuje rýchle a efektívne ovládanie osvetlenia.
- Viacmiestne ovládanie: Tento schodiskový ovládač umožňuje ovládanie jedného osvetlenia z viacerých miest, čo je ideálne pre schodiská, chodby alebo veľké miestnosti. Schodiskové vypínače môžete ľubovoľne kombinovať, napr. 6 + 5B + 6.
- Jednoduchá inštalácia: Vhodné do klasickej inštalačnej krabičky s hĺbkou 45mm.
- Orientačné osvetlenie: Pri zapnutom stave sýtomodré, pri vypnutom sa intenzita modrej aj jas zníži, aby v tme príliš nerušilo.
- Vhodné pre pôvodnú kabeláž: Bez nutnosti zapájať nulák.
Vedeli ste že...
Použitie vo viacrámiku
Ak potrebujete nainštalovať dotykové vypínače, alebo zásuvky do dvojrámika alebo viacrámika (max. 5-rámik), musíte si objednať moduly a viacrámik, ktorý k ním pasuje. Sklenený rám musí byť kompatibilný s vybranými modulmi dotykových vypínačov alebo inými modulmi, ako sú zásuvky, termostaty atď. Všetky rámiky značky Revolo Touch sú kompatibilné s modulmi a polmodulmi produktov Revolo Touch. Je dôležité, aby dotykové plôšky (krúžky na sklenenom panely) pasovali na vybrané moduly dotykových modulov. Napr. pri použití modulu dotykového vypínača č.5 musí mať sklenený panel 2 krúžky. Sklenené rámiky sú univerzálne: je ich možné použiť horizontálne, zvislo alebo zrkadlovo otočené.
Schéma zapojenia
Pri schodiskovom zapojení je dôležité určiť hlavný vypínač – ten má pripojenú fázu, komunikačný kábel a svetelný okruh. Podriadené vypínače majú len fázu a komunikačný kábel, no môžu byť súčasne aj hlavné. Napríklad vo vypínači č.5B môže byť svorka L1 prázdna (podriadený režim), zatiaľ čo svorka L2 ovláda samostatný svetelný okruh.
Automatické spárovanie
Schodiskové vypínače Sense sa pri prvom zapnutí automaticky spárujú, čo zaisťuje rýchlu a jednoduchú inštaláciu. Hlavné a podriadené tlačidlá sa prepoja podľa svoriek (napr. L1 s L1, L2 s L2, L3 s L3), čo je ideálne pre kombinácie ako 6 + 6 alebo 5B + 5B.
Pre špecifické prípady, ako je kombinácia 5B + 6 alebo zapojenie viacerých vypínačov, je potrebné najprv zrušiť automatické spárovanie a následne vykonať manuálne nastavenie.
Manuálne nastavenie
Ak je potrebné zrušiť spárovanie, podržte tlačidlo na hlavnom vypínači na 5 sekúnd, kým nezačne blikať LED kontrolka. Uvoľnite dotyk a znovu podržte tlačidlo na 5 sekúnd, kým sa kontrolka trvalo nerozsvieti. Potom môžete pokračovať manuálnym spárovaním:
- Podržte tlačidlo na hlavnom vypínači na 5 sekúnd, kým LED nezačne rýchlo blikať.
- Na podriadenom vypínači sa krátko dotknite tlačidla, ktoré chcete spárovať.
Osvetlenie bude následne ovládateľné z viacerých miest.
Kombinácia schodiskových vypínačov 5B + 6 + 5B
Dotykové schodiskové vypínače môžete kombinovať napríklad ako 5B + 6 + 5B, alebo v iných kombináciách. Je však dôležité dodržať jednu podmienku: musíte prepojiť svorky rovnakej hodnoty, teda L1 s L1, L2 s L2, alebo L3 s L3. Ak chcete spojiť dva dvojpáčkové schodiskové vypínače 5B s jednopáčkovým schodiskovým vypínačom č.6 tak, aby všetky tri ovládali jedno spoločné svetlo a vypínače 5B navyše aj samostatné svetlá, pripojte spoločné svetlo na svorku L1 na všetkých troch vypínačoch (5B + 6 + 5B) a samostatné svetlá na svorky L2 na vypínačoch 5B.
Tento spôsob sa často používa napríklad v spálni, kde vypínač č.6 ovláda centrálne svetlo a vypínače 5B pri nočných stolíkoch okrem centrálneho osvetlenia ovládajú aj nočné lampy.
Pozn.: Spoločný svetelný okruh L1 môže byť zapojený aj vo vypínači č.6. Je ale potrebné, aby boli svorky L1 v oboch vypínačoch č.5B prázdne.
Rozmery a komponenty
Typ rámika |
Hranatý |
---|---|
Rozmery |
86 x 86 x 35 mm |
Prúd | |
Pohotovostná spotreba |
max. 0.1 mA |
Pracovná teplota | |
Vlhkosť prostredia |
max. 95% Rh |
Životnosť | |
Farba skleneného panela |
Biela |
Farebné podsvietenie |
Modrá farba |
Vyrobené |
CN |
Funkcia | |
Ovládanie |
Dotykom |
Maximálna záťaž |
800W |
