Revolo Touch dotykové tlačidlo 1/0 230V – Čierne
20,89€ s DPH
Dotykové vypínače Revolo Touch spájajú elegantný dizajn, vysokú bezpečnosť a okamžitú reakciu na dotyk.
Väčší sklenený panel (86 × 86 mm) dokonale prekryje inštalačné otvory a jednoducho nahradí staré vypínače bez potreby zapájania nulového vodiča.
Model č. 1/0 je ideálny na impulzné ovládanie zvončekov a ventilátorov.
Máte otázku? Spýtajte sa
Výrobok pozostáva z týchto samostatných produktov
Na sklade
Popis
| Produkt | Dotykové tlačidlo 230V 1/0 |
|---|---|
| Kódové označenie | MT-B101-003 |
| Funkcia vypínača | Zvončekové tlačidlo |
| WiFi | Nie |
| Nulový vodič | Nezapája sa |
| Rozmery | 86 x 86 x 35 mm |
| Min. záťaž pre správnu funkciu | 8W |
| Max. záťaž | 500W / okruh |
| Napätie | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostná spotreba | <0,02W |
| Pracovná teplota | -20°C / +70 C |
| Vlhkosť prostredia | max. 93% Rh |
| Hrúbka skla | 4mm |

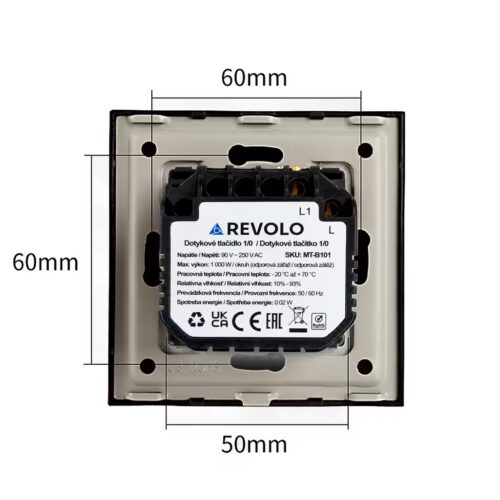

| Rozteč skrutiek | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo Touch |
Dotykové tlačidlo označované ako radenie č.1/0 prípadne ako zvončekové tlačidlo č.1/0 je určené predovšetkým na impulzné ovládanie rôznych prístrojov a zariadení, ktoré pre svoju funkciu vyžadujú impulzné ovládanie. Tlačidlá sa výborne hodia aj na ovládania zvončekov, ventilátorov, prípadne osvetlenia z viac ako 4 miest. Pomocou pamäťového relé, alebo žalúziových relé je možné tlačidlo rýchlo a jednoducho použiť ako multifunkčný ovládací prvok.
Krásny luxusný dizajn
Tiché a rýchle ovládanie
Protipožiarna ochrana
Ochrana proti preťaženiu
Jednoduchá montáž do klasických inštalačných krabičiek
Kompatibilné s pôvodnou kabelážou
Nie je potrebné zapojenie nulového vodiča
Pohodlné ovládanie
Doručenie kuriérom alebo do výdajného miesta
- modul dotykového tlačidla
- sklenený panel
- kovový inštalačný rám
- montážne skrutky
- návod
Potrebujete poradiť?
Všetky návody a schémy zapojenia nájdete na tejto stránke
Revolo produkty môžete ľubovoľne kombinovať do viacrámikov. Možnosti sú takmer neobmedzené.
Princíp kombinovania produktov sme podrobne rozpísali v tomto článku
Dotykové tlačidlo 1/0
Dotykové tlačidlo č. 1/0 je ideálne na impulzné ovládanie zariadení, ako sú zvončeky, ventilátory či osvetlenie ovládané z viacerých miest. V kombinácii s pamäťovým alebo žalúziovým relé ho môžete využiť aj ako multifunkčný ovládací prvok.
Má elegantný sklenený panel, ktorý je farebne stály a ľahko sa čistí, a je vyrobené z ohňovzdorného materiálu pre maximálnu bezpečnosť. Pri zapojení na ventilátor je potrebné použiť LED kompenzátor.
Vedeli ste že...
Dotykové vypínače je možné jednoducho vymeniť za klasické mechanické. Sú vhodné pre pôvodnú kabeláž a do štandardných krabičiek, napr. KP68.
Ak potrebujete nainštalovať dotykové vypínače, alebo zásuvky do dvojrámika alebo viacrámika (max. 5-rámik), musíte si objednať samostatný modul a viacrámik, ktorý k nemu pasuje. Sklenený rám musí byť kompatibilný s vybranými modulmi dotykových vypínačov alebo inými modulmi, ako sú zásuvky, termostaty atď. Všetky rámiky značky Revolo Touch sú kompatibilné s modulmi a polmodulmi produktov Revolo Touch. Je sle dôležité, aby dotykové plôšky (krúžky na sklenenom panely) pasovali na vybrané moduly dotykových modulov. Napr. pri použití modulu dotykového vypínača č.5 musí mať sklenený panel 2 krúžky. Sklenené rámiky sú univerzálne: je ich možné použiť horizontálne, zvislo alebo zrkadlovo otočené.
Zapojenie dotykového vypínača môže byť dvoma spôsobmi. So zapojeným nulákom, alebo bez. V prípade zapojenia dotykového vypínača bez nuláka je potrebné do svetelného okruhu pripojenom v L1 zapojiť LED kompenzátor / adaptér, ktorý je súčasťou balenia každého dotykového vypínača.
Pri manipulácii so zariadením a testovaní dodržujte nasledujúce pokyny, aby bolo zabezpečené jeho správne fungovanie:
- Neodporúča sa dotýkať modulu bez nasadeného skleneného panelu.
- Ak sa po zapnutí napájania dotknete modulu bez sklíčka, vypínač si zapamätá nesprávnu vzdialenosť medzi dotykovou plochou a modulom.
- Po nasadení sklíčka môže dôjsť k nesprávnej reakcii na dotyk, pretože hrúbka sklíčka zväčší túto vzdialenosť.
- Náprava nesprávnej kalibrácie:
- Ak sa modul dotykového vypínača testoval bez skleneného panelu, vypnite napájanie minimálne na 30 sekúnd.
- Následne po opätovnom zapnutí dôjde k automatickej kalibrácii a zariadenie bude reagovať správne.
Postup inštalácie:
- Vypnite hlavné napájanie.
- Starostlivo pripojte vodiče do svoriek podľa schémy (fáza a svetlo).
- Opatrne nasuňte sklenený panel na modul vypínača.
- Sklenený panel dôkladne zatlačte na všetkých štyroch stranách, aby bezpečne zapadol do svoriek na inštalačnom rámiku.
- Po nasadení skla zapnite hlavné napájanie.
- Počkajte približne 2 minúty, aby sa zariadenie správne inicializovalo pred prvým použitím.
