Produkt | Dotykový vypínač |
---|---|
Kódové označenie | ST-201-012 |
Funkcia vypínača | č.5 |
Mechanizmus | SCR – triak |
Farba | Strieborná |
WiFi | Nie |
Nulový vodič | Nezapája sa |
Rozmery | 86 x 86 x 35 mm |
Min. zátaž pre správnu funkciu | 8W |
Max. záťaž | 500W / okruh |
Napätie | AC 110 – 240V /50Hz – 60Hz |
Pohotovostná spotreba | <0,02W |
Pracovná teplota | -20°C / +70 C |
Vlhkosť prostredia | max. 93% Rh |
Hrúbka skla | 4mm |

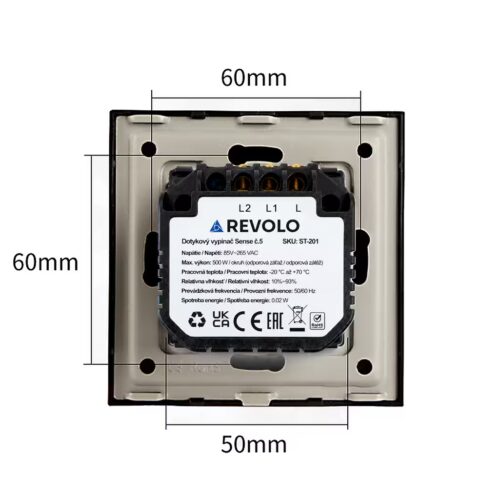

Rozteč skrutiek | 60mm |
Certifikáty | CE, ROHS |
Značka | Revolo Touch |
Dotykový vypínač označovaný ako radenie č.5 prípadne ako lustrový vypínač č.5 ovláda dva svetelné okruhy z jedného miesta.
Rozdelenie a vysvetlenie všetkých najčastejšie používaných vypínačov nájdete v našom článku.
Krásny luxusný dizajn
Tiché a rýchle ovládanie
Bezpečnostné sklo
Farebná stálosť skleneného panelu
Protipožiarna ochrana
Ochrana proti preťaženiu
Jednoduchá montáž do klasických inštalačných krabičiek
Kompatibilné s pôvodnou kabelážou
Nie je potrebné zapojenie nulového vodiča
Pohodlné ovládanie
Doručenie kuriérom alebo do výdajného miesta
- sklenený panel
- modul vypínača
- inštalačný rámik
- montážne skrutky
- návod
Dotykový vypínač novej generácie
Náš najnovší dotykový schodiskový vypínač rady Sense predstavuje inovatívne riešenie pre ovládanie osvetlenia vo Vašej domácnosti. Vďaka pokročilej technológii SCR ponúka tento vypínač bezrelátkový systém, ktorý je tichý, rýchly a spoľahlivý. Dotykový vypínač Sense č.5 ovláda dva svetelné okruhy z jedného miesta.
Hlavné vlastnosti:
- Inovatívna technológia: Moderná technológia SCR zaisťuje bezrelátkový chod, čím eliminuje akékoľvek mechanické opotrebenie a zaručuje dlhú životnosť produktu.
- Tichá prevádzka: Zabudnite na hlučné kliknutia klasických relé. Tento vypínač pracuje ticho a nenápadne, čo prispieva k vášmu pohodliu a komfortu.
- Rýchla odozva: Okamžitá reakcia na dotyk zabezpečuje rýchle a efektívne ovládanie osvetlenia.
- Jednoduchá inštalácia: Vhodné do klasickej inštalačnej krabičky s hĺbkou 45mm, napr. KP68
- Orientačné osvetlenie: Pri zapnutom stave sýtomodré, pri vypnutom sa intenzita modrej aj jas zníži, aby v tme príliš nerušilo.
- Vhodné pre pôvodnú kabeláž: Bez nutnosti zapájať nulák.
Potrebujete poradiť so zapojením? Všetky návody a schémy zapojenia nájdete na tejto stránke
Dotykové vypínače je možné kombinovať so zásuvkami, termostatmi, alebo ostatnými produktmi Revolo. Možnosti sú takmer neobmedzené.
Princíp kombinovania produktov sme podrobne rozpísali v tomto článku
Ak potrebujete nainštalovať dotykové vypínače, alebo zásuvky do dvojrámika alebo viacrámika (max. 5-rámik), musíte si objednať moduly a viacrámik, ktorý k ním pasuje. Sklenený rám musí byť kompatibilný s vybranými modulmi dotykových vypínačov alebo inými modulmi, ako sú zásuvky, termostaty atď. Všetky rámiky značky Revolo Touch sú kompatibilné s modulmi a polmodulmi produktov Revolo Touch. Je dôležité, aby dotykové plôšky (krúžky na sklenenom panely) pasovali na vybrané moduly dotykových modulov. Napr. pri použití modulu dotykového vypínača č.5 musí mať sklenený panel 2 krúžky. Sklenené rámiky sú univerzálne: je ich možné použiť horizontálne, zvislo alebo zrkadlovo otočené.
Tento dotykový vypínač ovláda dva svetelné okruhy z jedného miesta. Umožňuje ovládanie dotykom bez možnosti diaľkového ovládania mobilom alebo hlasom. Je ho možné jednoducho zapojiť namiesto pôvodného mechanického vypínača. Nepotrebuje zapojenie nulového vodiča. Vhodný pre klasické inštalačné krabičky KUP 68SK s hĺbkou 45mm a roztečou skrutiek 60mm, ktoré sú bežné na našom území. Podsvietenie vypínača je pri zapnutom stave sýtomodré, pri vypnutom sa intenzita modrej aj jas zníži, aby v tme príliš nerušil, ale zároveň aby ste ho stále mohli ľahko nájsť.
Zapojenie dotykového vypínača č.5 je úplne jednoduché a vhodné pre klasickú inštalačnú krabičku a pôvodnú kabeláž. Stačí iba zapojiť fázu a 2x svetlo. Nie je potrebný neutrálny vodič, uzemnenie, ani zapojenie LED kompenzátora. Pozn.: Po zapnutí prúdu sa nedotýkajte modulu vypínača bez nasadeného sklíčka, inak vypínač nebude správne reagovať na dotyk po jeho nasadení. Ak sa vypínač testuje bez skla, zapamätá si vzdialenosť medzi modulom vypínača a dotykom. Po nasadení skla nebude fungovať správne, pretože sa vzdialenosť medzi modulom a dotykom zväčší o hrúbku skla. Ak sa dotknete modulu bez nasadeného sklíčka, stačí, ak po nasadení skla vypnete napájanie aspoň na 30 sekúnd.
1. Sklenený rám
2. LED kontrolka
3. Dotyková plocha
4. Západka
5. Otvor pre skrutky
6. Senzor dotyku
7. Riadiaca jednotka
8. Inštalačný rám
9. Ohňovzdorná krytka
10. Zapojenie káblov
