Revolo dotykový schodiskový vypínač Sense č.5B (6+6+6) – Biely
34,40€ s DPH
Dotykový vypínač ST-S302 umožňuje ovládať tri svetelné okruhy z viacerých miest. To sa dosahuje v kombinácii s inými vypínačmi (č.6/7 alebo č.5B). Schodiskové vypínače môžete ľubovoľne kombinovať, napr. 6 + 5B + 6. Pre schodiskové zapojenie stačí iba fáza, svetlo a jeden komunikačný kábel. Po zapojení je potrebné schodiskové vypínače spárovať dotykom. Zapojenie ako aj veľkosť inštalačnej krabice sú zhodné so štandardnými vypínačmi.
Bojíte sa, že netrafíte výber? Nemusíte. Reklamáciu, výmenu aj vrátenie do 30 dní vybavíte online - kuriér príde po tovar priamo k vám a o zvyšok sa postaráme my.
Online formulár →
Na sklade
| Produkt | Dotykový schodiskový vypínač |
|---|---|
| Kódové označenie | ST-S302-001 |
| Funkcia vypínača | č.5B (6+6+6) |
| Mechanizmus | SCR |
| WiFi | Nie |
| Nulový vodič | Nezapája sa |
| Rozmery | 86 x 86 x 35 mm |
| Maximálny prúd | 5A |
| Min. zátaž pre správnu funkciu | 3W |
| Maximálna záťaž | 600 W / okruh (LED 200 W) |
| Napätie | AC 110 – 250V /50Hz – 60Hz |
| Pohotovostná spotreba | <0,02W |
| Pracovná teplota | -20°C / +70 C |
| Vlhkosť prostredia | max. 93% Rh |
| Hrúbka skla | 4mm |

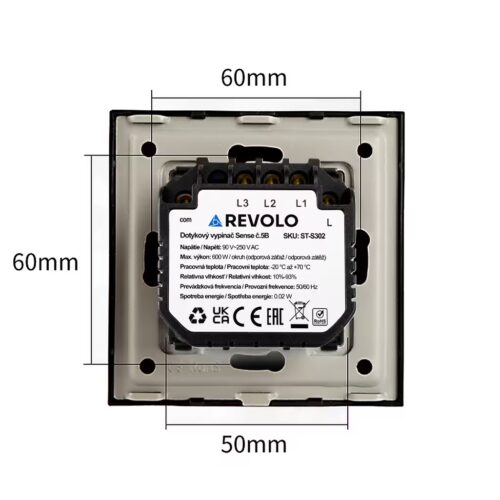

| Rozteč skrutiek | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný ako radenie č.5B (6+6) prípadne ako schodiskový vypínač č.5B (6+6+6) ovláda tri svetelné okruhy z viacerých miest. Dotykové vypínače sa nerozlišujú na schodiskové a krížové. Ak chcete ovládať svetlá napríklad z troch miest, tak budete potrebovať 3x schodiskové vypínače č.5B
Rozdelenie a vysvetlenie všetkých najčastejšie používaných vypínačov nájdete v našom článku.
Krásny luxusný dizajn
Ovládanie osvetlenia z viacerých miest
Rýchle ovládanie
Bezpečnostné sklo
Farebná stálosť skleneného panelu
Protipožiarna ochrana
Ochrana proti preťaženiu
Jednoduchá montáž do klasických inštalačných krabičiek
Kompatibilné s pôvodnou kabelážou
Nie je potrebné zapojenie nulového vodiča
Pohodlné ovládanie
Doručenie kuriérom alebo do výdajného miesta
- sklenený panel
- modul vypínača
- inštalačný rámik
- montážne skrutky
- návod
Potrebujete poradiť?
Všetky návody a schémy zapojenia nájdete na tejto stránke
Revolo produkty môžete ľubovoľne kombinovať do viacrámikov. Možnosti sú takmer neobmedzené.
Princíp kombinovania produktov sme podrobne rozpísali v tomto článku
Revolo dotykový schodiskový vypínač Sense č.5B (6+6+6)
Náš najnovší dotykový schodiskový vypínač rady Sense predstavuje inovatívne riešenie pre ovládanie osvetlenia vo Vašej domácnosti. Vďaka pokročilej technológii ponúka tento vypínač bezrelátkový systém, ktorý je tichý, rýchly a spoľahlivý.
Hlavné vlastnosti:
- Inovatívna technológia: Moderná technológia zaisťuje bezrelátkový chod, čím eliminuje akékoľvek mechanické opotrebenie a zaručuje dlhú životnosť produktu.
- Tichá prevádzka: Zabudnite na hlučné kliknutia klasických relé. Tento vypínač pracuje ticho a nenápadne, čo prispieva k vášmu pohodliu a komfortu.
- Rýchla odozva: Okamžitá reakcia na dotyk zabezpečuje rýchle a efektívne ovládanie osvetlenia.
- Viacmiestne ovládanie: Tento schodiskový ovládač umožňuje ovládať tri svetelné okruhy z viacerých miest, čo je ideálne pre schodiská, chodby alebo veľké miestnosti. Schodiskové vypínače môžete ľubovoľne kombinovať, napr. 5B + 6 + 5B
- Jednoduchá inštalácia: Vhodné do klasickej inštalačnej krabičky s hĺbkou 45mm.
- Orientačné osvetlenie: Pri zapnutom stave sýtomodré, pri vypnutom sa intenzita modrej aj jas zníži, aby v tme príliš nerušilo.
- Vhodné pre pôvodnú kabeláž: Bez nutnosti zapájať nulák.
Užitočná informácia
Dotykové vypínače je možné jednoducho vymeniť za klasické mechanické. Sú vhodné pre pôvodnú kabeláž a do štandardných krabičiek, napr. KP68.
Ak potrebujete nainštalovať dotykové vypínače, alebo zásuvky do dvojrámika alebo viacrámika (max. 5-rámik), musíte si objednať moduly a viacrámik, ktorý k ním pasuje. Sklenený rám musí byť kompatibilný s vybranými modulmi dotykových vypínačov alebo inými modulmi, ako sú zásuvky, termostaty atď. Všetky rámiky značky Revolo sú kompatibilné s modulmi a polmodulmi produktov Revolo. Je dôležité, aby dotykové plôšky (krúžky na sklenenom panely) pasovali na vybrané moduly dotykových modulov. Napr. pri použití modulu dotykového vypínača č.5 musí mať sklenený panel 2 krúžky. Sklenené rámiky sú univerzálne: je ich možné použiť horizontálne, zvislo alebo zrkadlovo otočené.

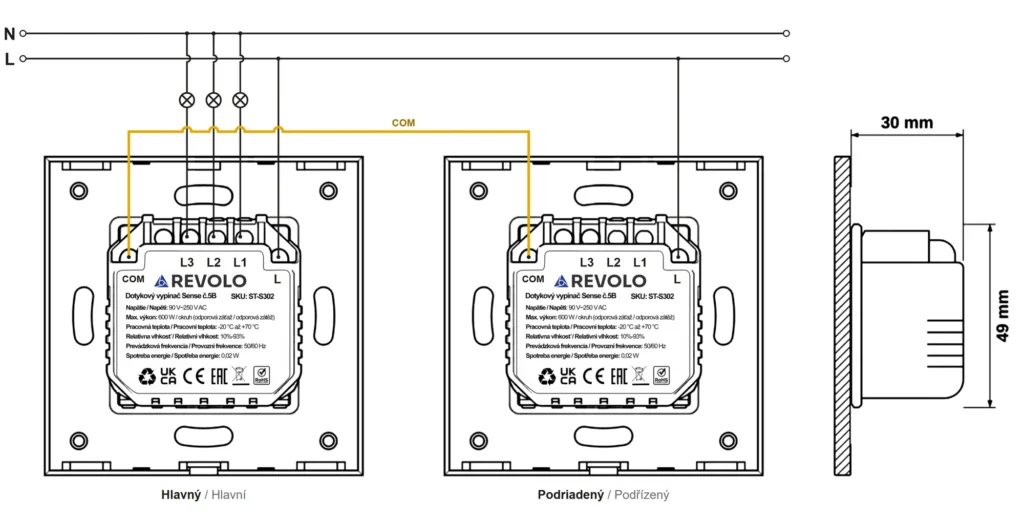

Pri schodiskovom zapojení zvoľte jeden vypínač ako hlavný – k nemu pripojte fázu (L), svetlá (L1, L2, L3) a komunikačný vodič (COM). Podriadené vypínače majú pripojenú iba fázu (L) a COM. Svorky COM všetkých vypínačov prepojte jedným vodičom.
Jedno svetlo môžete ovládať najviac z 5 miest. Aspoň jedna svorka L1 musí byť pripojená k svietidlu.
Schodisková funkcia funguje až po spárovaní vypínačov. Po prvom zapnutí prúdu nechajte vypínače asi 60 sekúnd naštartovať.
Rovnaké vypínače (6 + 6, 5B + 5B) sa spárujú automaticky – tlačidlá sa prepoja podľa svoriek (L1 s L1, L2 s L2, L3 s L3). Pri kombinácii rôznych typov (napr. 5B + 6) sa vypínače tiež pokúsia spárovať automaticky, čo nemusí vždy zodpovedať tomu, čo potrebujete. Vtedy najprv zrušte spárovanie a potom vypínače spárujte ručne.
Ručné spárovanie:
- Zvoľte jeden vypínač ako hlavný.
- Podržte jeho tlačidlo 5–7 sekúnd, kým LED rýchlo nebliká, potom ho pustite.
- Stlačte tlačidlo podriadeného vypínača – LED prestane blikať.
- Párovanie prerušíte stlačením tlačidla hlavného vypínača.
Zrušenie spárovania:
Podržte tlačidlo 5–7 sekúnd, kým LED rýchlo nebliká, a pustite. Po 2 sekundách ho podržte znova na 5 sekúnd – prepojenie sa zruší. Zrušenie na hlavnom tlačidle ruší väzby na všetky jeho podriadené tlačidlá; na podriadenom ruší iba jeho vlastnú väzbu.
Spárovať sa dajú iba schodiskové vypínače Revolo Sense – nie výrobky inej značky ani iného typu.

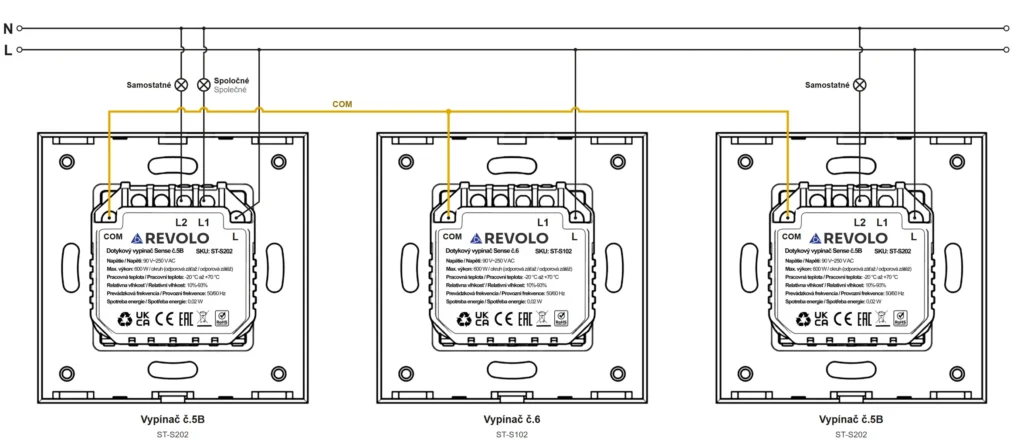

Schodiskové vypínače Revolo Sense môžete ľubovoľne kombinovať – napr. 6 + 5B alebo 5B + 6 + 5B.
Príklad – spálňa: vypínač č.6 pri dverách a dva vypínače č.5B pri posteli.
- Stropné svetlo pripojte na svorku L1 jedného vypínača – môže to byť ktorýkoľvek, pokojne aj vypínač č.6 pri dverách.
- Nočné lampy pripojte na svorky L2 vypínačov č.5B.
- Na ostatných vypínačoch ostane svorka L1 voľná.
- Nakoniec spárujte tlačidlá L1 všetkých troch vypínačov – hlavný je ten, na ktorom je pripojené stropné svetlo.
Pri manipulácii so zariadením a testovaní dodržujte nasledujúce pokyny, aby bolo zabezpečené jeho správne fungovanie:
- Neodporúča sa dotýkať modulu bez nasadeného skleneného panelu.
- Ak sa po zapnutí napájania dotknete modulu bez sklíčka, vypínač si zapamätá nesprávnu vzdialenosť medzi dotykovou plochou a modulom.
- Po nasadení sklíčka môže dôjsť k nesprávnej reakcii na dotyk, pretože hrúbka sklíčka zväčší túto vzdialenosť.
- Náprava nesprávnej kalibrácie:
- Ak sa modul dotykového vypínača testoval bez skleneného panelu, vypnite napájanie minimálne na 30 sekúnd.
- Následne po opätovnom zapnutí dôjde k automatickej kalibrácii a zariadenie bude reagovať správne.
Postup inštalácie:
- Vypnite hlavné napájanie.
- Starostlivo pripojte vodiče do svoriek podľa schémy (fáza a svetlo).
- Ak je potrebné, zapojte LED kompenzátor do svetelného okruhu L1.
- Opatrne nasuňte sklenený panel na modul vypínača.
- Sklenený panel dôkladne zatlačte na všetkých štyroch stranách, aby bezpečne zapadol do svoriek na inštalačnom rámiku.
- Po nasadení skla zapnite hlavné napájanie.
- Počkajte približne 2 minúty, aby sa zariadenie správne inicializovalo pred prvým použitím.
Užitočné články k produktu
Návody a rady, ktoré vám pomôžu s výberom aj zapojením. Všetky články v poradni →
| Typ rámika | Hranatý |
|---|---|
| Rozmery | 86 x 86 x 35 mm |
| Prúd | 5A |
| Pohotovostná spotreba | max. 0.1 mA |
| Pracovná teplota | -30°C / +70°C |
| Vlhkosť prostredia | max. 95% Rh |
| Životnosť | 100 000 cyklov MTBF |
| Farba skleneného panela | Biela |
| Farebné podsvietenie | Modrá farba |
| Funkcia | č.5B |
| Ovládanie | Dotykom |
| Maximálna záťaž | 800W |
